Yüksek Performanslı Mig Kaynak Robotu Elektrik Dolabı

Yüksek Performanslı Mig Kaynak Robotu Elektrik Dolabı

Ayrıntılar
● Bölünmüş Soğutma ve Kirlenme Önleyici Tasarım
Güç kaynağı ve kontrol bölmeleri ayrılmış olup, ısı üreten bileşenlerin bağımsız ısı dağılımına olanak tanır ve bunları yağ ve tozdan etkili bir şekilde yalıtarak kontrol sisteminin uzun süreli kararlı çalışmasını sağlar.
Ürün sınıflandırma
Elektrik Dolabı
Share to
Soruşturma göndermek
Açıklama
Teknik parametreler

Ürün Açıklaması



MIG Kaynak Sistemleri için Yüksek Performanslı Kontrol

CRP-G9A, MIG kaynak robotu sistemleri için elektrik kontrol merkezi görevi görür ve entegre bir kontrol mimarisi aracılığıyla robot hareketini, kaynak ekipmanını ve harici cihazları koordine eder. 6+2+2 eksen kontrolü, güç izolasyonu, parazit koruması ve özel kaynak ve iş istasyonu arayüzleri desteğiyle, kararlı çalışma, esnek sistem entegrasyonu ve birden fazla bağlı cihazın güvenilir kontrolünü gerektiren otomatik kaynak uygulamaları için tasarlanmıştır.





Yüksek Performanslı Mig Kaynak Robotu Elektrik Kabininin Avantajları



CRP-G9A, otomatik MIG kaynak uygulamalarında sistem kararlılığını, ekipman korumasını ve çalışma güvenliğini iyileştirmek için tasarlanmıştır.

Kararlı Çalışma

Ayrılmış güç ve kontrol bölmeleri, ısının yönetilmesine ve yağın ve tozun hassas kontrol bileşenlerinden izole edilmesine yardımcı olarak sürekli kaynak işlemleri sırasında daha istikrarlı çalışmayı destekler.

Elektriksel Girişim Direnci

Güç filtreleri, izolasyon transformatörleri ve çift anahtarlamalı güç kaynaklarının birlikte kullanılması, zorlu endüstriyel ortamlarda güvenilir robot kontrolünü destekleyerek kabinin içindeki ve dışındaki elektriksel parazitlerin azaltılmasına yardımcı olur.

Robot ve Ekipman Koruması

Çarpışma yumuşatma ve koordineli servo yanıtları, beklenmedik temasın etkisini azaltmaya yardımcı olarak otomatik kaynak işlemleri sırasında robot gövdesi ve kaynak torçu için ek koruma sağlar.

Daha Güvenli Sistem Çalışması

Acil durdurma sistemi, uzaktan açma işlevi ve bekleme koruması, personelin robota yakın çalışma ihtiyacını azaltarak kaynak hücresi çevresinde daha güvenli bir çalışma süreci oluşturulmasına yardımcı olur.

Daha Düşük Bekleme Tüketimi

Enerji tasarrufu sağlayan bekleme modu, robot sistemi geçici olarak etkin olmadığında gereksiz güç tüketimini azaltır ve aralıklı üretim döngüleri sırasında genel enerji verimliliğinin artırılmasına yardımcı olur.

Kararlı Güç Kaynağı

Yalıtılmış 380V/200V güç kaynağı ve üç fazlı filtreleme, robota ve bağlı ekipmana daha temiz güç sağlamaya yardımcı olarak elektrik kesintilerinin sistemin çalışması üzerindeki potansiyel etkisini azaltır.





G9A Kabin Teknik İndeksi



Modeli

CRP - G9A - CD60D - CRA9

Güç kaynağı voltajı

Üç fazlı dört telli AC380V ±%10, 50/60Hz

Boyut

550(genişlik) X725(yükseklik) X425(derinlik) mm

Ağırlık

90kg

Kontrol mili sayısı

6 + 2 + 2 eksen(6 eksenli standart konfigürasyon, harici eksen isteğe bağlıdır)

Koruyucu yapı

Ön bölme IP54, ısı dağıtımı için arka bölme IP20, ön kısım CH3,5mm boşluklu, alanlar izole edilmiştir, dolap kapısı kilitlenmediğinde ana güç kaynağı dışında kilitlenmez

Soğutma yöntemi

Zorla soğutma

Çevresel parametre

Depolama sıcaklığı: - 10 - 65 derece
Çalışma sıcaklığı: 0 - 45 derece
Bağıl nem: %20 - 85(yoğuşmasız)
Yükseklik: 2000M'den az veya ona eşit
Korozyon: aşındırıcı gaz yok, sıvı yok
Kullanım yeri: kapalı, havalandırmalı, hava geçirmez olmayan

Kabloyu bağla

Güç hattı standardı 3 m, ara bağlantı hattı standardı 5 m'dir

İniş

Koruyucu topraklama (PE) olmalı

Sistem konfigürasyonu

Ana frekans: ana frekans 1,6 GHz, Bellek: DDR4L 1333MHz 2 GByte, Sabit disk: 8G EMMC, UPS: 3S
Dijital I/O arayüzü, 24 yollu NPN giriş / 24 yollu çıkış, çıkış voltajı 24V, çıkış 8 yollu röle 3A akım, 16 yollu transistör 200mA

Donanım arayüzü

4 - yollu 0 - 10V analog çıkış, 12 - bit doğruluğu
2 - yollu kodlayıcı sinyal arayüzü, 5V kodlayıcı güç kaynağı
2 yollu 100 trilyon ağ (öğretme cihazı 1 yönlü kullanılıyor). müşteri ihtiyaçlarına göre 2 yönlü gigabit ağı genişletilebilir
2 - yönlü RS485,2 - yönlü CAN2.0
Dolap kapı paneli 1 - yönlü USB2.0
3 iş istasyonu kutusu arayüzü

Robot güvenliği

Kabin kapısı acil durdurma, harici acil durdurma, çarpışma önleme, servo STO

EMC test standardı

IEC61000 - 6 - 2:2016

Protokol

ModbusRTU, ModbusTCP

Çalışma modu

Öğretin, çoğaltın, uzaktan
Noktadan noktaya, düz çizgi enterpolasyonu, dairesel yay enterpolasyonu, kapı hareketi

Talimat sistemi

Hareket, mantık, süreç, operasyon

Koordinat sistemi

Ortak koordinatlar, dikdörtgen koordinatlar, kullanıcı koordinatları, araç koordinatları ve dünya koordinatları

Yazılım işlevi

Kaynak/taşıma/paletleme vb. isteğe bağlı

Diğer

Dahili PLC, kapatma rejenerasyonu, kodlayıcı arayüzü (senkron kayışı destekler), görsel denetim yazılımı (isteğe bağlı)

Kontrol mili sayısı

6 + 2 + 2 eksen (6 eksenli standart konfigürasyon, harici eksen isteğe bağlıdır), EtherCAT veri yolu uzantısı

Ontoloji modelini destekleyin

Altı eksenli düşük yük serisi





CRP MIG Kaynak Robotu Elektrik Dolaplarının Karşılaştırılması



Odak Alanı

CRP-G9A (Yüksek Performans)

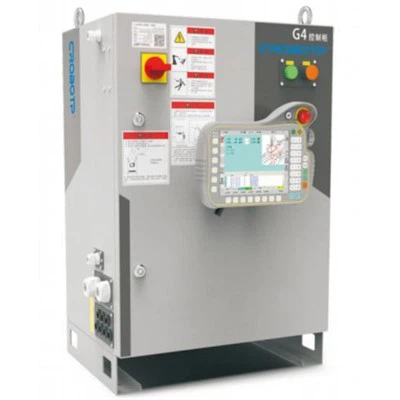

CRP-G4 (Standart)

Ürün Konumlandırma

Zorlu ortamlarda yüksek stabilite, termal izolasyona ve gelişmiş güvenliğe odaklanılmıştır

Çok yönlü ve bakımı kolay, çok markalı entegrasyona ve çoklu işleme odaklanmış

Koruma ve Soğutma

Ön bölme IP54, bölünmüş odacıklı kirlenme önleyici tasarım, basınçlı hava soğutması

Standart endüstriyel sınıf koruma, kolay servis için modüler ön ve arka kapı düzeni

Temel Güvenlik Tasarımı

İthal zorla bağlantı kesme rölesi çift devreli acil durdurma + çarpışma yumuşatma + uzaktan açma + servo STO

Harici acil durdurma + çarpışma önleme + emniyet cıvatası + MC emniyet döngüsü + servo yumuşatma

Güç ve Parazit Önleme

Çift güç mimarisi, üç fazlı izolasyon transformatörü + güç filtresi, 380V/200V izole besleme

Kararlı dağıtım için optimize edilmiş dahili devre düzenine sahip standart üç fazlı besleme

Kontrol Donanımı

1,6 GHz CPU / DDR4L 2G / 8G eMMC / dahili UPS (3S)

200M kullanıcı depolama alanı, standart endüstriyel sınıf kontrol yapılandırması

Kolye Öğret

Ağ tabanlı pandantif (1x 100M Ethernet bağlantı noktasını kaplar)

Klavye / güvenlik anahtarı / acil durdurma düğmesi ile 8 inç TFT-LCD dokunmatik askı

G/Ç ve İletişim

24 giriş / 24 çıkış, 2x RS485 + 2x CAN2.0, ModbusRTU/TCP'yi destekler

22 giriş / 22 çıkış, Ethernet + çift USB, COM genişletilebilir

Otobüs ve Genişletme

EtherCAT veriyolu genişletmeyi destekler, gigabit Ethernet genişletilebilir

Çok markalı sistem entegrasyonu için COM modülü genişletmeyi destekler

EMC Sertifikası

IEC61000-6-2:2016 sertifikalı

Endüstriyel düzeyde standart tasarım özelliklerine uygundur





Diyagram



Dolap Ölçü Çizimi








CPR Yüksek Performanslı Mig Kaynak Robotu Elektrik Kabinini Projeleriniz için Özelleştirin



CRP, kabini robot sisteminize, harici ekipmanınıza, arayüz gereksinimlerine ve kurulum koşullarına göre yapılandırabilir.

Kabin Yapılandırması

Kabin yapısını ve fiziksel düzeni kurulum gereksinimlerinize uyacak şekilde ayarlayın.

• Dolap boyutları

• Kurulum düzenlemesi

• Kablo uzunluğu

• Kablo giriş düzenlemesi

Elektriksel Yapılandırma

Elektrik kurulumunu kontrol sisteminizin gereksinimlerine uyacak şekilde uyarlayın.

• Güç kaynağı gereksinimleri

• G/Ç yapılandırması

• Arayüz gereksinimleri

• Kontrol bileşenleri

Robot Entegrasyonu

Robot ve ilgili kaynak ekipmanı için temel bağlantıları yapılandırın.

• Robot ekseni yapılandırması

• Harici eksen konfigürasyonu

• Kaynak ekipmanı arayüzleri

• Güvenlik arayüzleri

Tanımlama ve Dokümantasyon

Proje gereksinimlerine göre kabin tanımlama ve dokümantasyonunu hazırlamak.

• Kablo tanımlama

• Terminal etiketlemesi

• Müşteriye özel belgeler

• Ürün tanımlama

Özel Elektrik Kabininizi Oluşturun





CRP Elektrik Dolaplarının Kalite Yönetimi



CRP, elektrik kabinlerinin üretimi boyunca tutarlı kalite standartlarını korur.

  • Gelen Bileşen Denetimi- Montajdan önce elektrikli bileşenleri, kontrol cihazlarını, terminalleri, kablolama malzemelerini ve kabin parçalarını belirtilen modellere, miktarlara ve kalite gereksinimlerine göre kontrol eder.
  • Elektrik Montajı Muayenesi- Tutarlı montaj kalitesini korumak için bileşen kurulumunu, kabin düzenini, terminal bağlantılarını, topraklamayı ve kablolamayı elektrik tasarımına göre doğrular.
  • Kablolama ve Devre Doğrulaması- Kablolama hatalarını azaltmak ve güvenilir sinyal iletimi sağlamak için kablo bağlantılarını, terminal tanımlamasını, devre sürekliliğini ve güç dağıtımını kontrol eder.
  • Kontrol ve Haberleşme Testi- Kabin, robot ve bağlı ekipman arasındaki düzgün etkileşimi doğrulamak için G/Ç sinyallerini, kodlayıcı arayüzlerini, iletişim arayüzlerini ve desteklenen iletişim işlevlerini test eder.
  • Güvenlik Fonksiyonu Testi- Amaçlanan tepkiyi doğrulamak için acil durdurma devrelerini, servo kapatma işlevlerini ve diğer yapılandırılmış güvenlik işlevlerini doğrular.
  • Güç ve Koruma Testi- Belirtilen sistem konfigürasyonu altında kararlı elektriksel çalışmayı doğrulamak için güç kaynağını, izolasyonu, filtrelemeyi ve koruma fonksiyonlarını kontrol eder.
  • Nihai İşlevsel Denetim- Müşterinin sipariş gereksinimlerine göre sevkıyattan önce kabin konfigürasyonu, elektriksel işlevler, arayüzler ve görünüm konusunda kapsamlı bir inceleme gerçekleştirir.

Bu kalite kontrol süreçleri, bileşen denetimi ve kabin montajından elektrik ve işlevsel testlere kadar önemli aşamaları kapsamakta ve CRP elektrik kabinlerinin tutarlı performansını ve güvenilir entegrasyonunu desteklemektedir.

Final Quality Inspection
Nihai Kalite Kontrolü





Neden Elektrik Kabini Üreticiniz Olarak CRP'yi Seçmelisiniz?



CRP, endüstriyel otomasyon projelerini desteklemek için robot kontrol teknolojisini, elektrik panosu geliştirmeyi, temel bileşen üretimini ve sistem entegrasyonunu birleştirir.



Şirket İçi Kontrol Sistemi Uzmanlığı

CRP, 2007'den bu yana kontrolörleri, tahrik ve kontrol sistemlerini, akıllı algılamayı ve diğer temel teknolojileri kapsayan teknik yeteneklere sahip robot kontrol sistemleri geliştirmektedir. Bu, CRP'nin endüstriyel robot sistemlerinin gerçek kontrol gereksinimlerine uygun elektrik kabinleri geliştirmesine olanak tanır.



Entegre Robot ve Kabin Geliştirme

CRP, aynı teknik sistem içerisinde endüstriyel robotlar, kontrolörler, tahrik ve kontrol sistemleri ve elektrik kabinleri geliştirmektedir. Bu, sistem geliştirme sırasında kabin konfigürasyonunun, kontrol fonksiyonlarının, iletişim arayüzlerinin ve robot çalışmasının hizalanmasına yardımcı olur.



Çekirdek Bileşen Üretim Yeteneği

CRP'nin 35.000 m²'den fazla endüstriyel robot tabanı, endüstriyel robotlar, kontrolörler, sürücü ve kontrol sistemleri ve diğer temel bileşenlerin Ar-Ge ve üretimini kapsamaktadır. Bu, elektrik kabini ile ana robot kontrol bileşenleri arasındaki uyumluluk üzerinde daha fazla kontrol sağlar.



Kontrollü Elektrik Montajı ve Testi

CRP, üretim sistemi içindeki elektrikli bileşen entegrasyonunu, kabin montajını, kablolamayı ve işlevsel testleri yönetir. Elektrik dolapları, elektrik bağlantılarını ve gerekli kontrol fonksiyonlarını doğrulamak için teslimattan önce kontrol edilir.



Kapsamlı Otomasyon Uygulama Deneyimi

CRP, taşıma, kaynaklama, paletleme, püskürtme, cilalama ve taşlama işlemlerine uygulanan endüstriyel otomasyon çözümleriyle dünya çapında 500'den fazla müşteriye hizmet vermiştir. Bu uygulama deneyimi, farklı robot sistemlerine ve üretim gereksinimlerine uyarlanmış elektrik kabini konfigürasyonlarını destekler.





Elektrik Kabini Projeleriniz İçin Kapsamlı Servis Desteği



CRP, kabin entegrasyonu, devreye alma, çalıştırma ve satış sonrası hizmet boyunca teknik destek sağlar.

Elektrik Entegrasyon Desteği

CRP, elektrik kabininin robot sistemlerine entegrasyonuyla ilgili teknik gereksinimler konusunda müşterilere yardımcı olur.

Entegrasyon desteği şunları içerir:

• Elektrik bağlantısı kılavuzu

• Dolap kurulum kılavuzu

• Sistem devreye alma desteği

• Teknik sorun giderme

• Uygulamayla ilgili teknik yardım



Teknik Eğitim

CRP, müşterilerin robot elektrik kontrol sistemlerini çalıştırmasına ve bakımını yapmasına yardımcı olmak için teknik eğitim sağlar.

Eğitim şunları içerir:

• Elektrik kabininin çalıştırılması

• Robot kontrol sistemi eğitimi

• Programlama eğitimi

• Bakım eğitimi

• Yerinde eğitim desteği



Uzun Vadeli Satış Sonrası Hizmet

CRP, elektrik kabini teslim edilip üretim sistemine entegre edildikten sonra sürekli teknik destek sağlar.

Satış sonrası destek şunları içerir:

• Teknik sorun giderme

• Onarım desteği

• Yedek parça desteği

• Ürün bakım kılavuzu

• Uzun vadeli teknik yardım



Projenizi Tartışın





SSS



S: CRP-G9A'nin "bölünmüş tasarımı" tam olarak ne anlama geliyor? Bu tasarımın pratik faydaları nelerdir?

C: CRP-G9A, elektrik kabinini iki bağımsız bölmeye ayıran yenilikçi bir bölünmüş tasarım kullanır: güç kaynağı odası ve kontrol odası. Güç kaynağı odasında ısı üreten bileşenler bulunur ve ısı dağıtımını sağlamak için birden fazla fan ve hava kanalı kullanılır. Kontrol odası tamamen izole edilmiş olup toz ve yağ girişi etkili bir şekilde önlenir. Bu tasarım, sistem stabilitesini önemli ölçüde artırır ve bileşen ömrünü uzatarak, onu özellikle büyük miktarlarda toz ve yağ üreten kaynak gibi endüstriyel ortamlar için uygun hale getirir.

S: Bu kontrol panosu zorlu endüstriyel ortamlarda istikrarlı çalışmayı nasıl sağlıyor?

C: CRP-G9A, kararlılığı sağlamak için birden fazla parazit önleyici bileşen kullanır: güç filtreleri, izolasyon transformatörleri ve çift anahtarlamalı güç kaynakları. Bu bileşenler, dahili ve harici parazitleri etkili bir şekilde izole etmek için birlikte çalışarak voltaj dalgalanmaları ve elektromanyetik parazit gibi karmaşık endüstriyel ortamlarda kararlı ve güvenilir çalışma sağlar.

S: Güvenli acil durdurma sistemi nasıl çalışır? İthal zorunlu bağlantı kesme rölelerinin kullanımı neden vurgulanıyor?

C: Emniyetli acil durdurma sistemi, ithal zorunlu bağlantı kesme rölelerini kullanır ve harici bir çift devreli acil durdurma işlevi sağlar. Herhangi bir acil durdurma düğmesi tetiklendiğinde sistem hem güç devresini hem de servo ünitesini anında etkinleştirerek robotu durmaya zorlar. Bu tasarım en yüksek güvenlik standartlarını karşılayarak her koşulda güvenli bir kapatma sağlar ve personel ile ekipmanı korur.

S: "Çarpışma yumuşatma" işlevi ne zaman etkinleştirilir?

C: Robotun çarpışma önleme sinyali geçerli olduğunda çarpışma yumuşatma işlevi hemen etkinleşir. Sistem ve sürücü eşzamanlı olarak yanıt vererek, makine gövdesine ve kaynak torçuna zarar gelmesini önlemek için robotun duruş eksenlerini hızlı bir şekilde yumuşatır. Bu işlev, kazara çarpışma durumunda hasarı en aza indirir ve ekipman güvenliğini artırır.

Soru: Sistemdeki üç fazlı trafo ve filtrenin görevleri nelerdir?

C: Yapılandırılmış üç fazlı transformatör, 380V/200V izole güç kaynağı sağlayarak istikrarlı güç kaynağı sağlar. Üç fazlı filtre, dahili parazit çıkışını önlerken harici paraziti etkili bir şekilde izole eder. Bu iki işlev bir araya gelerek CRP-G9A için saf ve istikrarlı bir güç kaynağı sağlayarak hassas robot hareketi sağlar.

S: Çift güç kaynağı tasarımının avantajları nelerdir?

C: Çift güç kaynağı tasarımı, dahili güç kaynakları arasındaki paraziti önler ve sistem güvenilirliğini artırır. Bir güç kaynağı arızalanırsa, diğer güç kaynağı kritik bileşenlere güç sağlamaya devam ederek sistemin güvenli bir şekilde kapatılmasını sağlar ve ani elektrik kesintilerinden kaynaklanan ekipman hasarını veya veri kaybını önler.
